一、輻射劑量信號的獲取和轉換

目前，市場上的射線輻射劑量報警裝置都有劑量的測定和閥值報警功能，我單位使用的產數字射線輻射劑量報警裝置也有這些功能，它的取值範圍在0-10000u sV/h之間，閘位可調，其輸出端輸出的受閥值控製的直流電信號，實現了射線輻射信號到電信號的轉換。

研究後，快猫视频APP在线观看認為該設備完全可以滿足改造需要。(圖4）為射線透照場所以及射線輻射劑量報警裝置的接收器;圖5為射線輻射劑量報警裝置的控製器)

二、鉛防護門的電氣化改造的思路

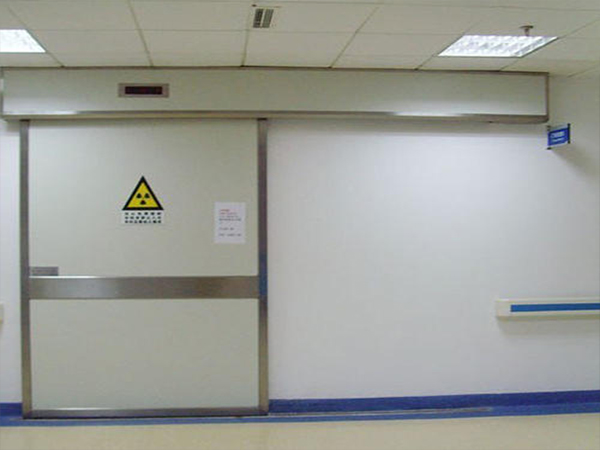

快猫视频APP在线观看在用的防護門有的是木門，有的是鐵門，如果在現有門上加裝馬達改造，不僅費工、費時，規格無法統一，也不美觀。經過調研，快猫视频APP在线观看選擇了市場上成熟的自動電動感應玻璃門作為改造方案。其優點是工藝成熟，美觀，使用可靠，規格一致，便於批量改造。

三、控製電路的研製方法

快猫视频APP在线观看根據射線輻射劑量報警裝置和電動鉛門的特點，研製了將兩套裝置有機結合的控製電路(圖6)

其工作原理是當透照場所出現超標射線輻射後，射線輻射劑量報警裝置將接收到的射線輻射信號，並直接轉化為報警的電信號，經放大後輸入到電動鉛防護門控製電路，電動防護門接收到信號後開始關門動作，門到達設定位置後自動停止;當透照場所超標射線輻射消失後，射線輻射劑量報警裝置停止報警電信號的輸出，電動防護門自動打開，到達設定位置後自動停止。實現防護門與射線輻射的聯動。

當透照場所曝光時，防輻射鉛門(在自動工作狀態下)無法打開，有效地防止了人員誤入透照場所。圖7、圖8為控製電路實物圖。

為保證對防護門的絕對控製，工作電路設置了自動和手動兩種工作模式。在手動模式下，接通防止誤動的鑰匙開關S B2-2，點動手動開關S B-2，即可手動關閉或開啟鉛防護門。
